Furniture Design
包俊銘
Furniture Design Engineer
Furniture Design · Siemens NX · CNC · 5-Axis Manufacturing
Vietnam furniture manufacturing · since 2014 · 中文 / Tiếng Việt

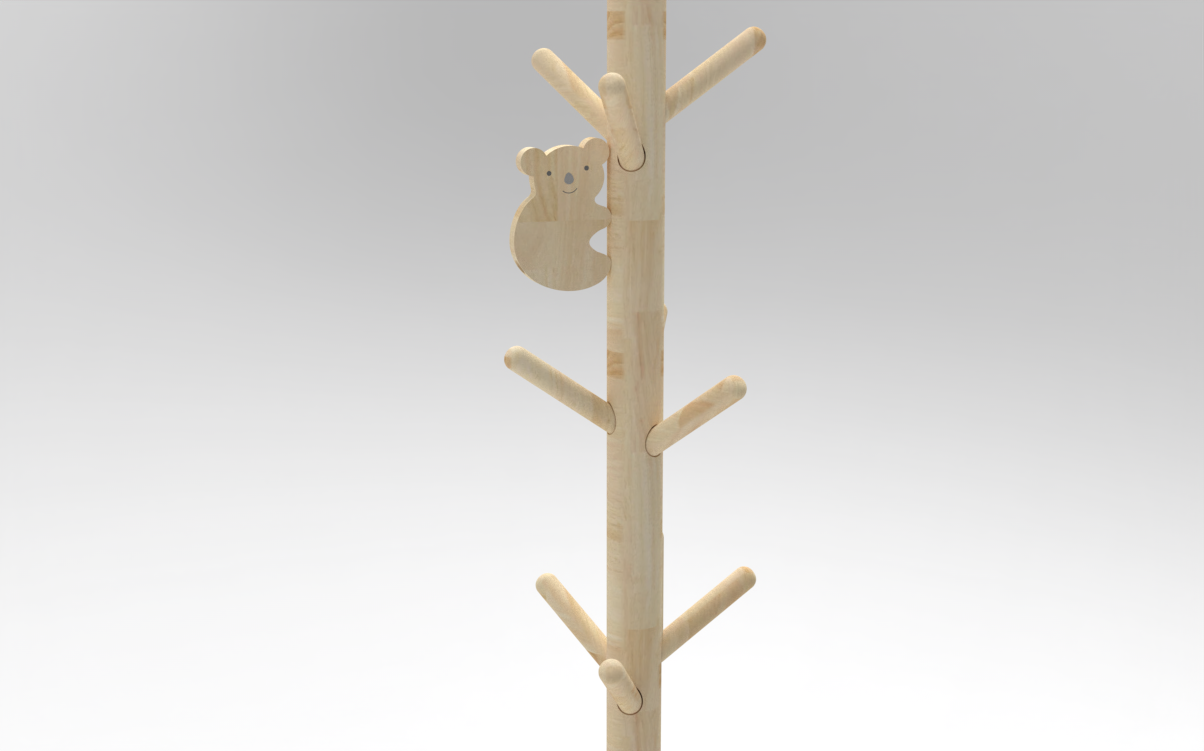

無尾熊實木衣帽架
兒童房／玄關短掛
兒童房／玄關短掛，不是大廳大衣架。
旋轉繪圖櫃
可轉塔 · 可換模組
同一骨架可換成收納箱、繪圖板、書擋。
繪圖桌
Calla Study Desk with Easel
主設新增組裝影片（畫面 ASSUMED）。CAD 真源仍是 Siemens NX .prt。寬深高 = UNKNOWN，不猜毫米。
STOP — NEED HUMAN DECISION：請在 NX 量測後提供三視圖或尺寸表，才能進工程圖／CAM。

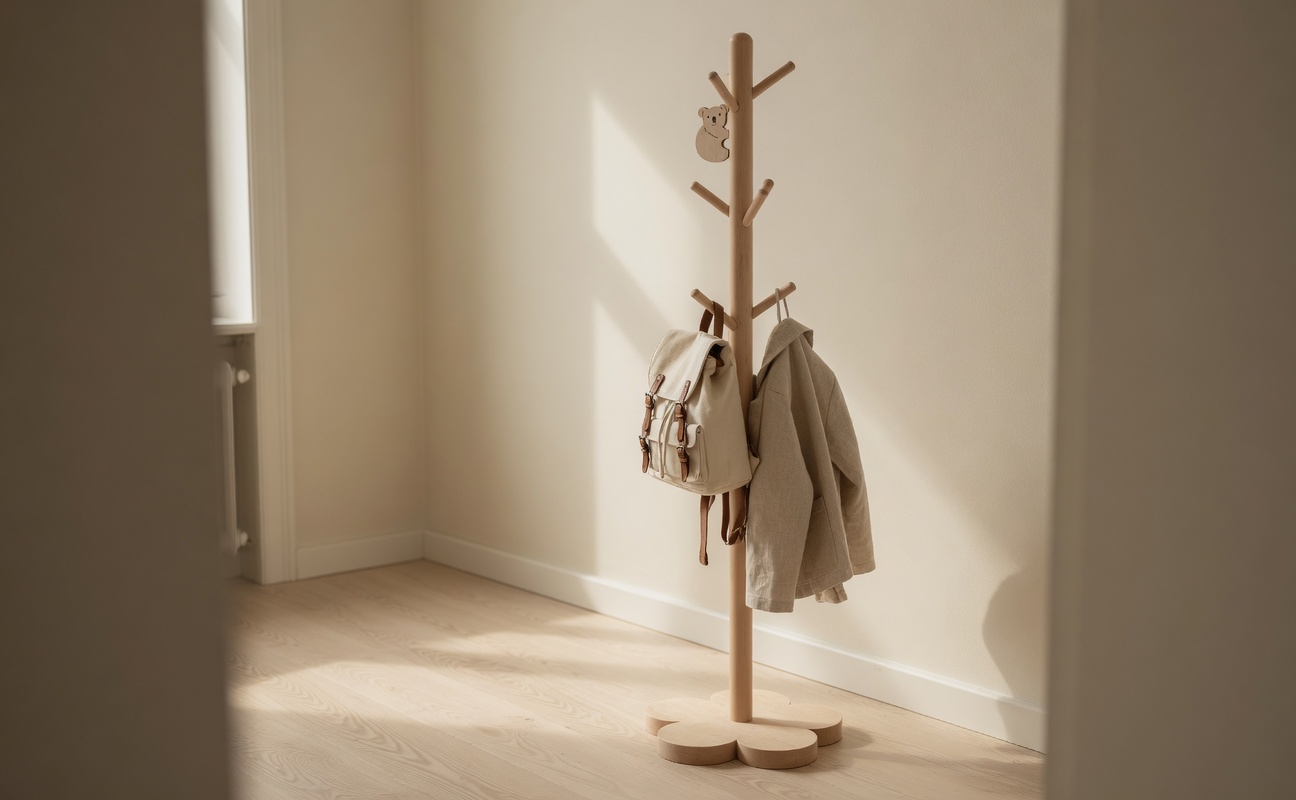

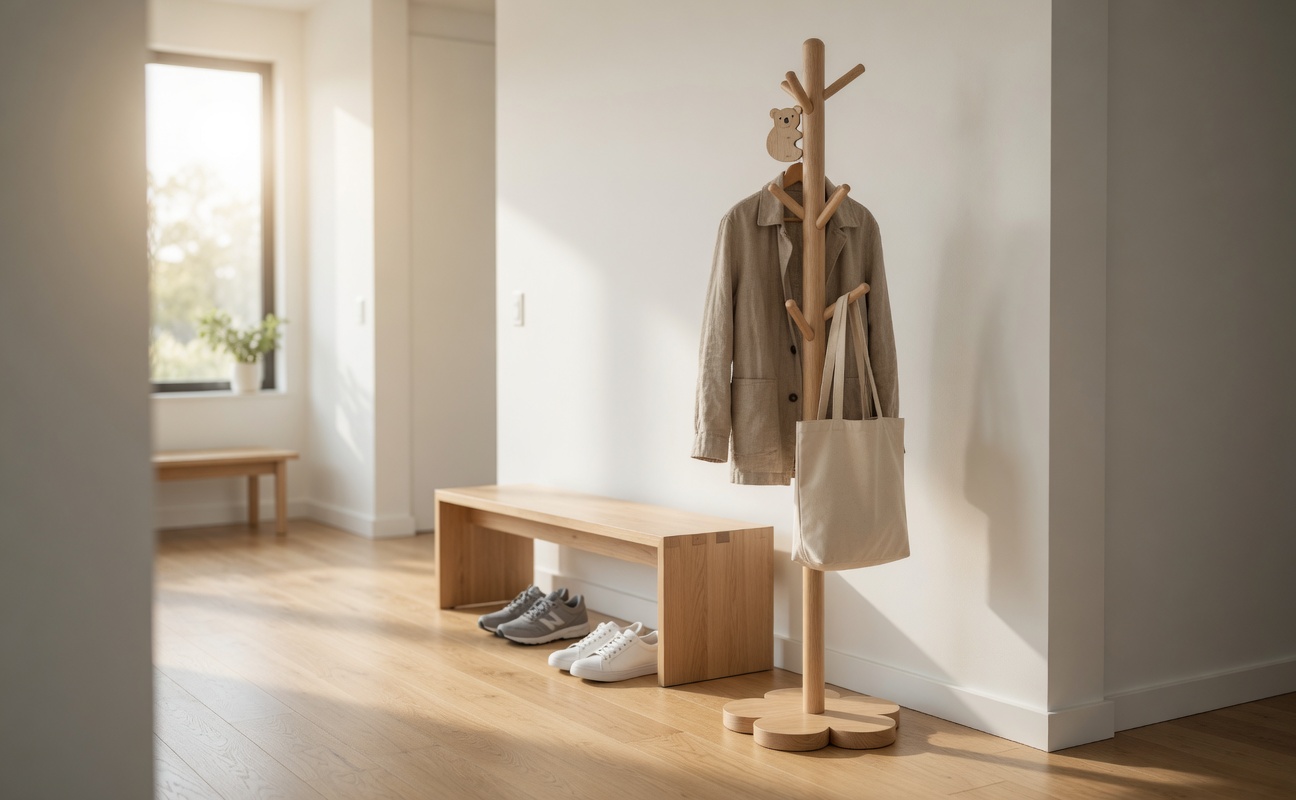

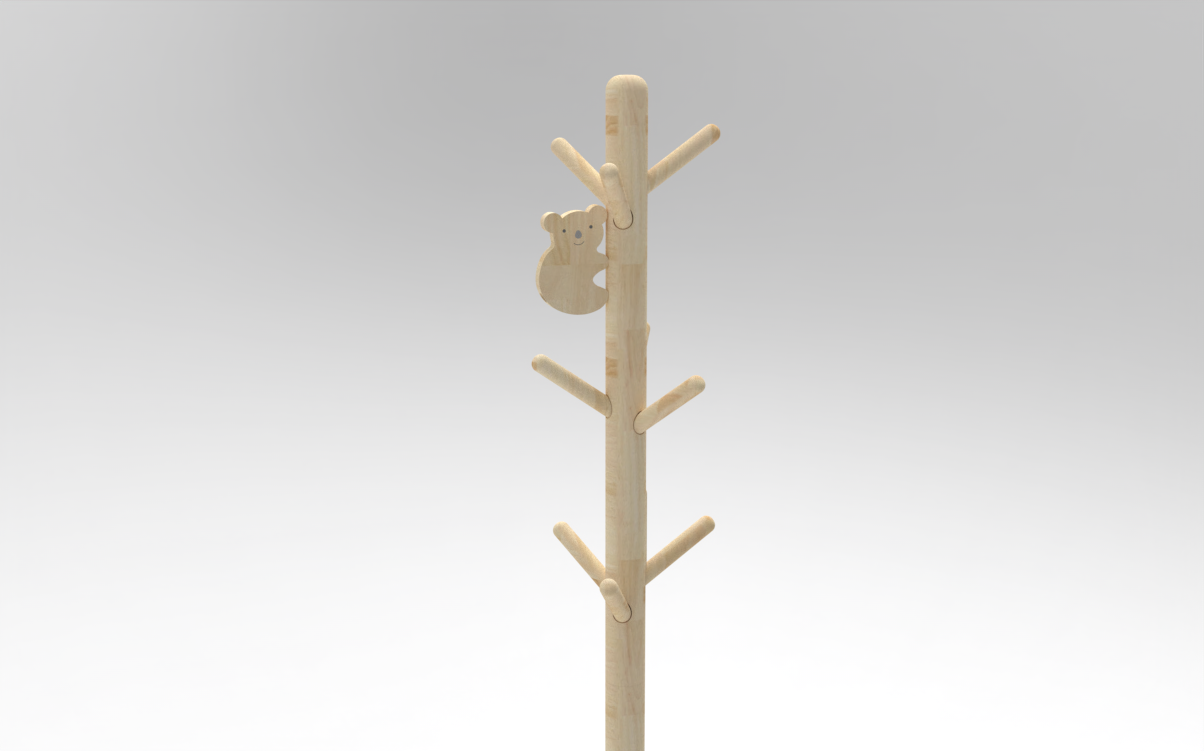

花座、枝、熊
兒童房／玄關。總高約 1280，不是大衣架。
Scenes

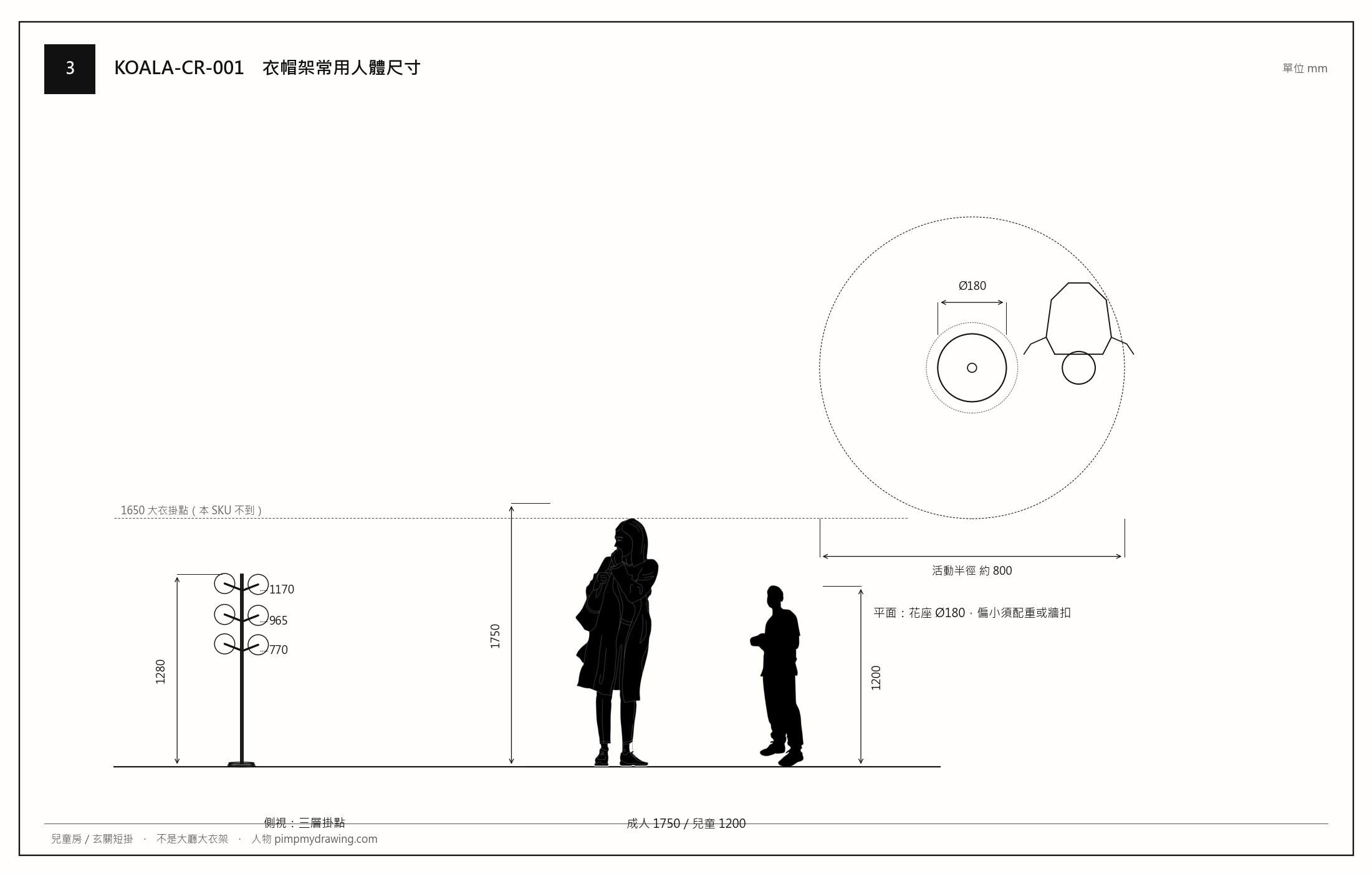

Ergonomics
Human factors
- Total height ~1280 — kids / short jackets
- Lower pegs ~770 — backpack height
- Adult overcoat wants 1600–1750 — too tall for this SKU
- Ø180 base is small: add steel weight or wall tether

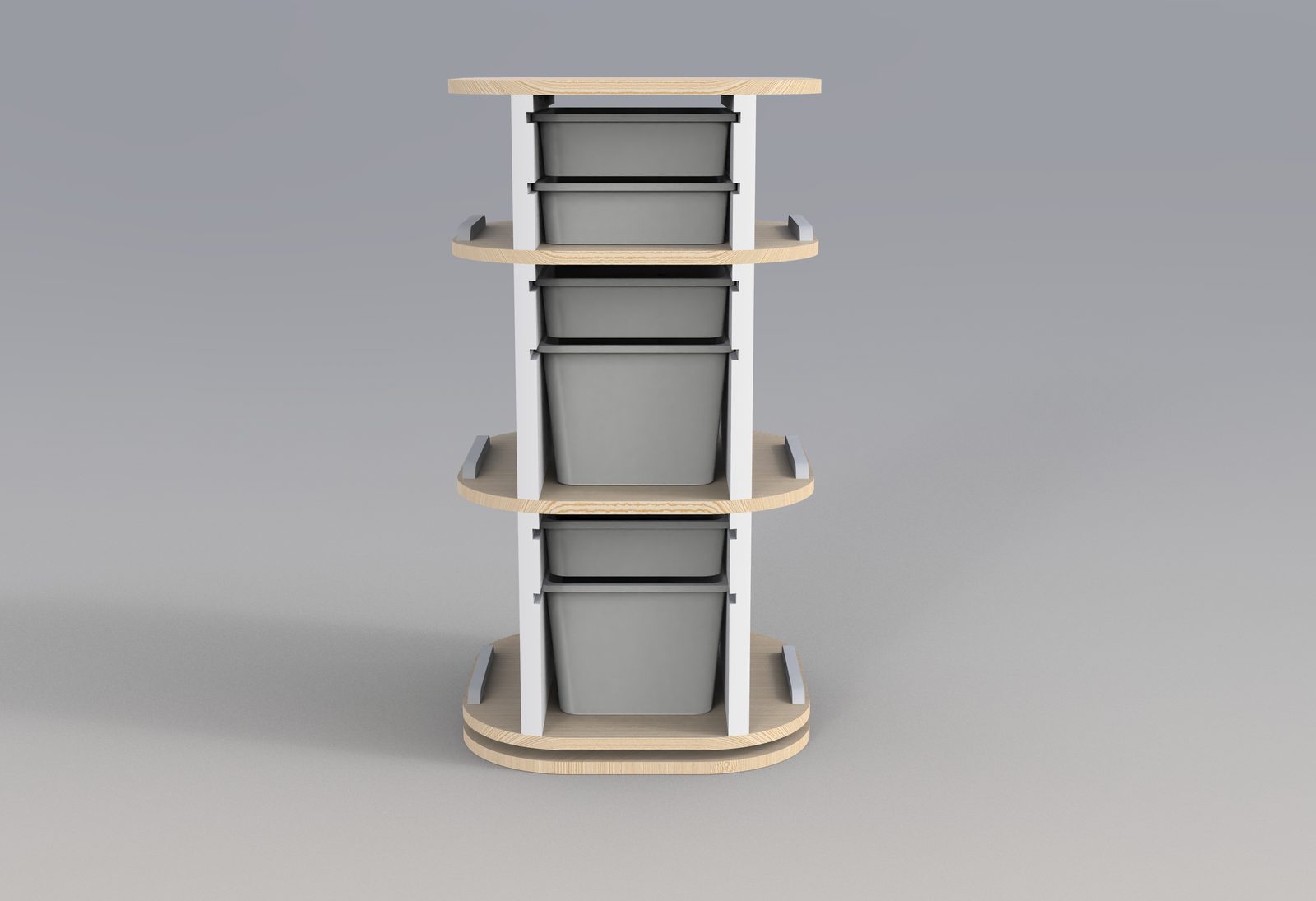

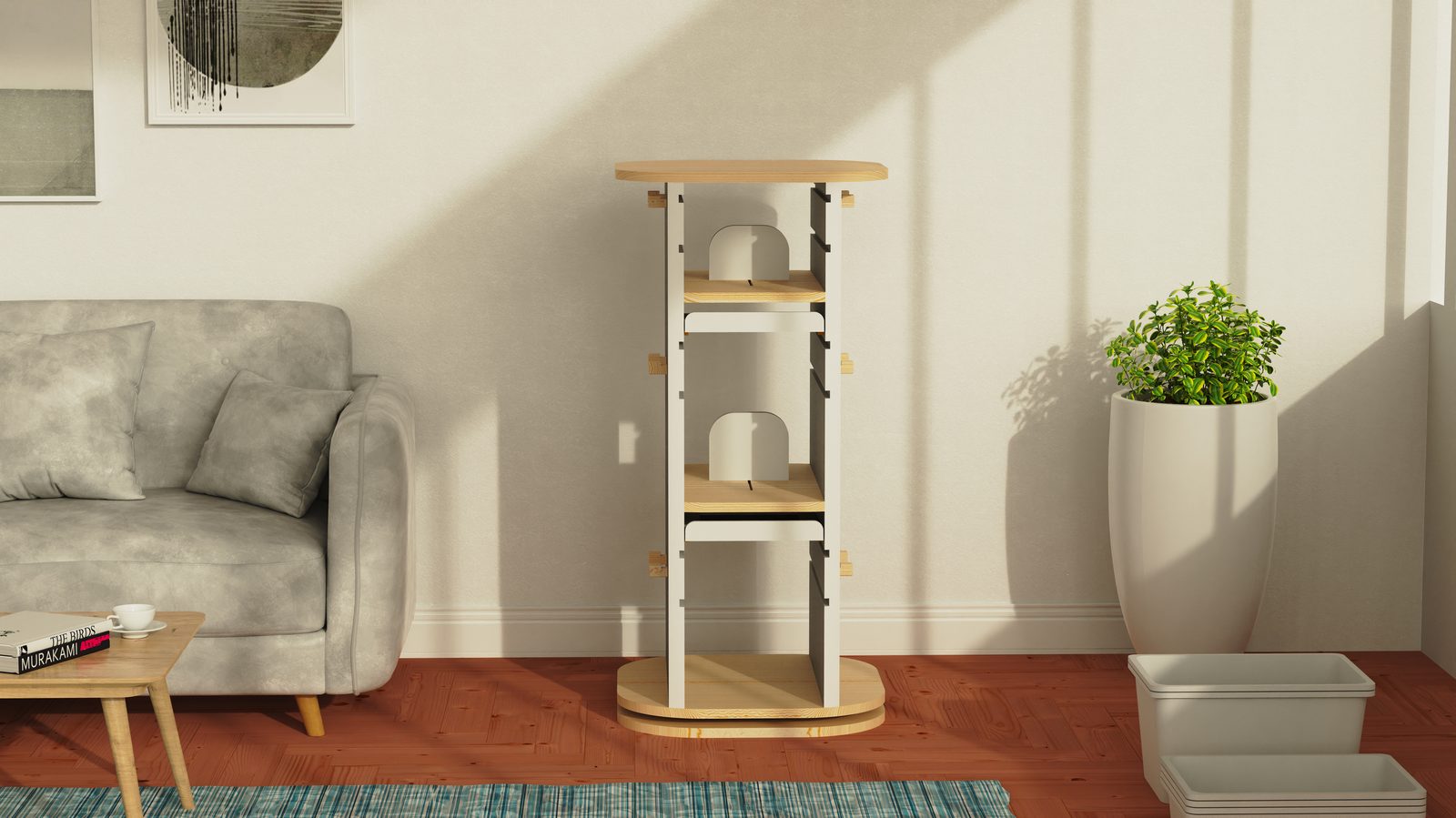

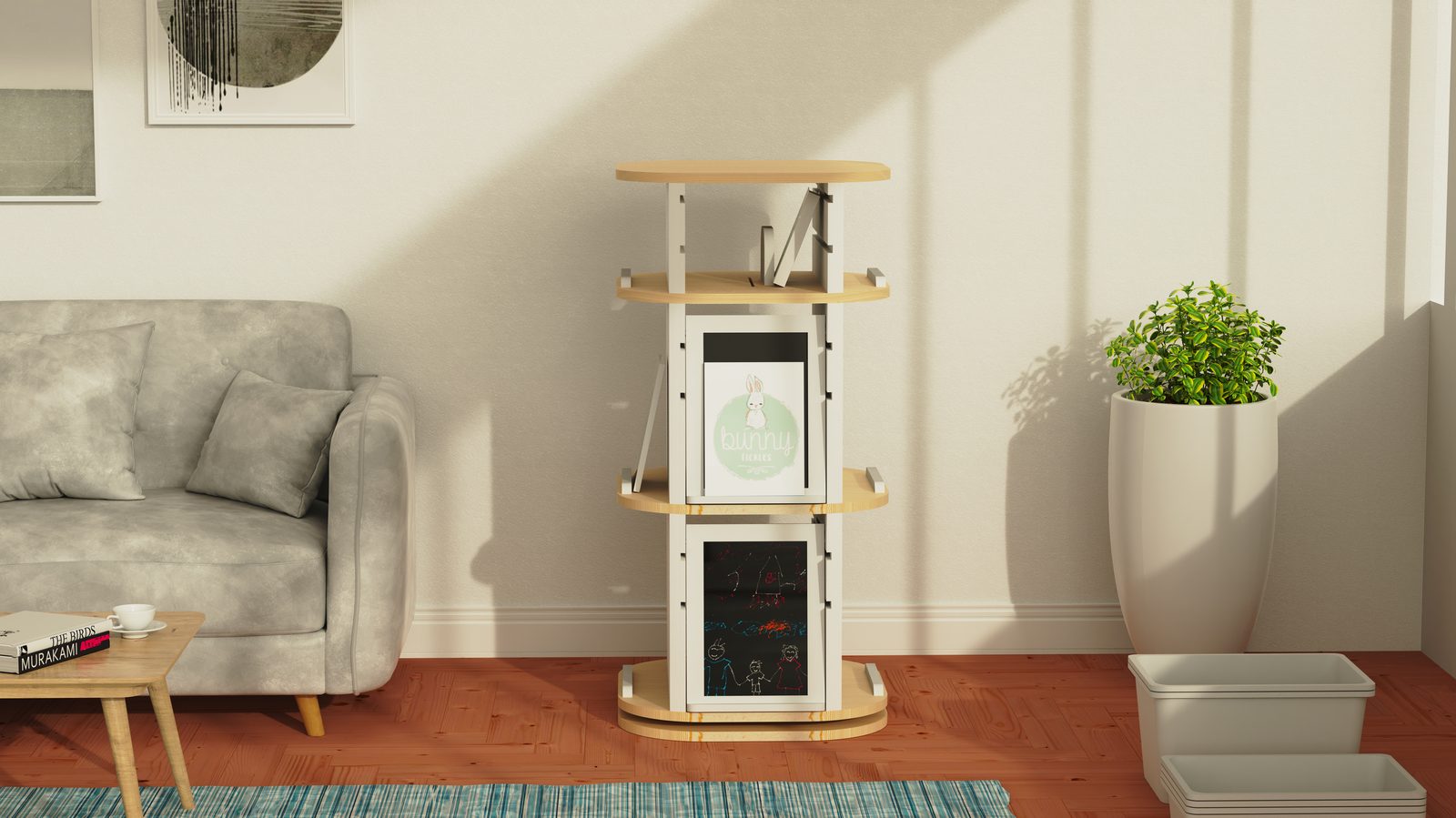

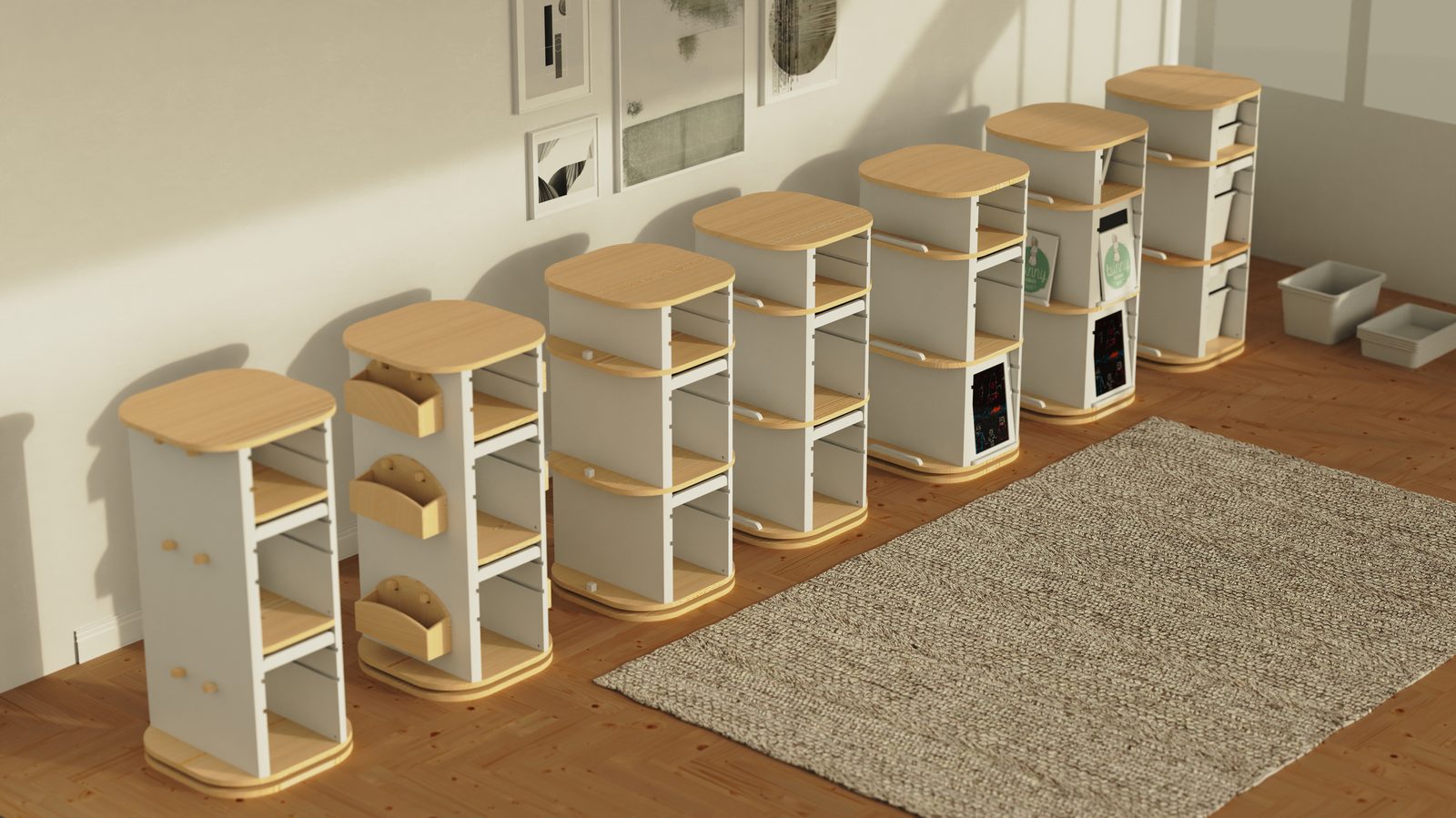

圓角塔、可轉、可換
同一骨架換模組：箱、繪圖板、書擋、掛盒。
Scenes

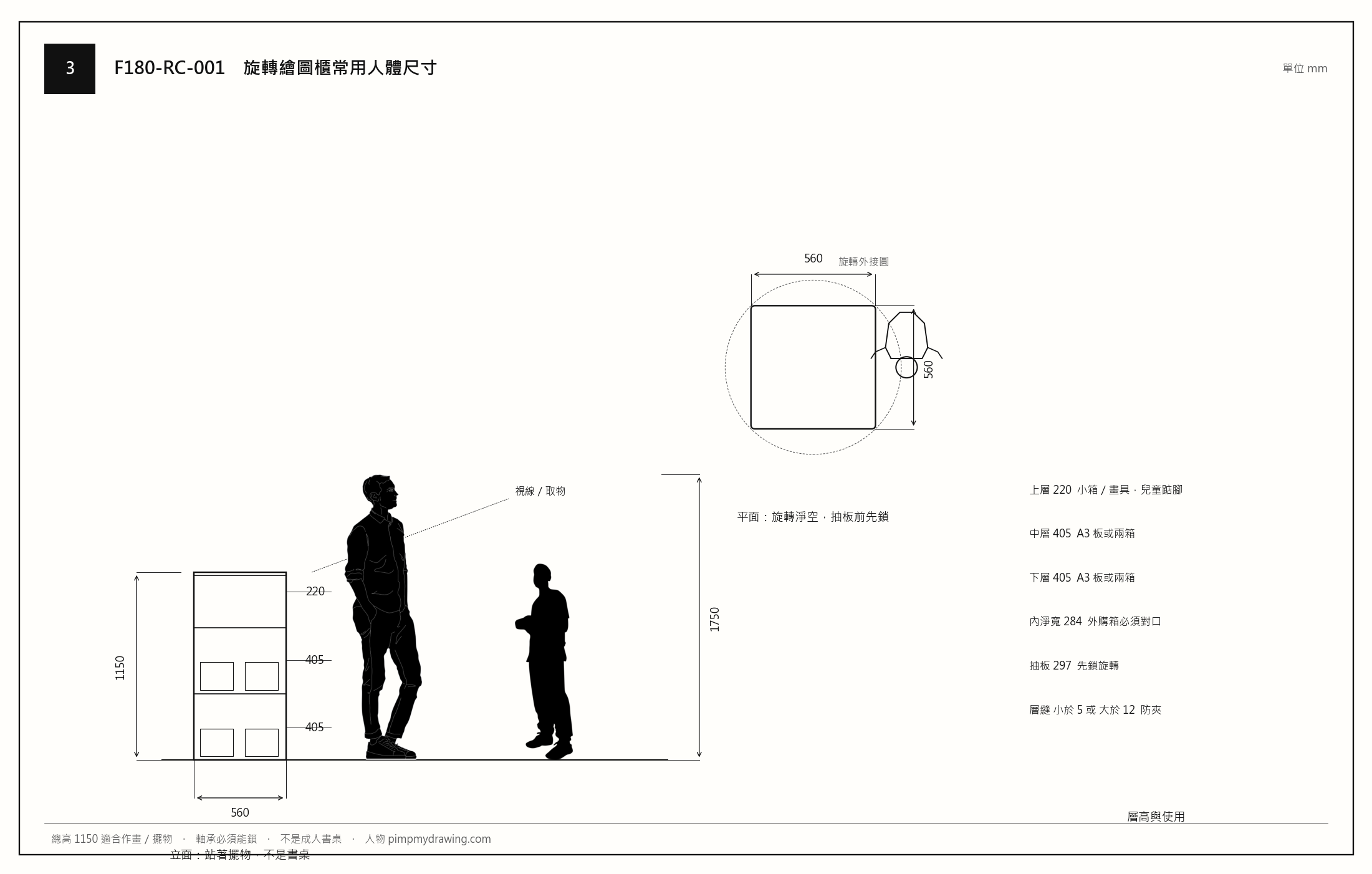

Ergonomics
Human factors
- 1150 is standing-storage height, not a desk
- Top bay 220: kids tip-toe for the upper bin
- Lock the turntable before pulling drawing boards
- Kids room: wall tether + pinch-safe shelf gaps

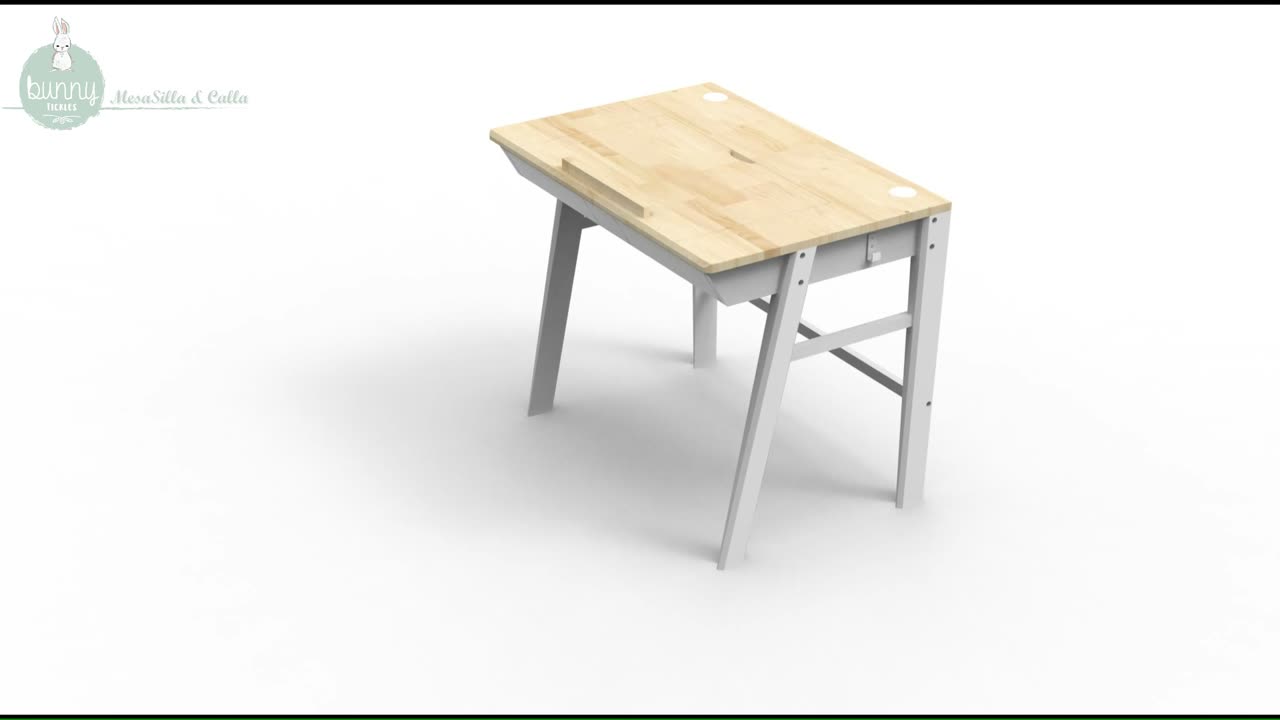

繪圖桌 · 外型
畫面來自主設根層 Calla 影片抽幀，僅供辨識外形。毫米必須從 NX 量，不能從像素推。
DIMENSION REGISTER
| Name | Value | Status |
|---|---|---|
| W / D / H | — | UNKNOWN |
| Thickness / R | — | UNKNOWN |
| Hole Ø / pitch | — | UNKNOWN |
| Easel angle | — | UNKNOWN |
不得依像素或常見書桌尺寸當真值。需要：NX 量測截圖或 2D 工程圖。

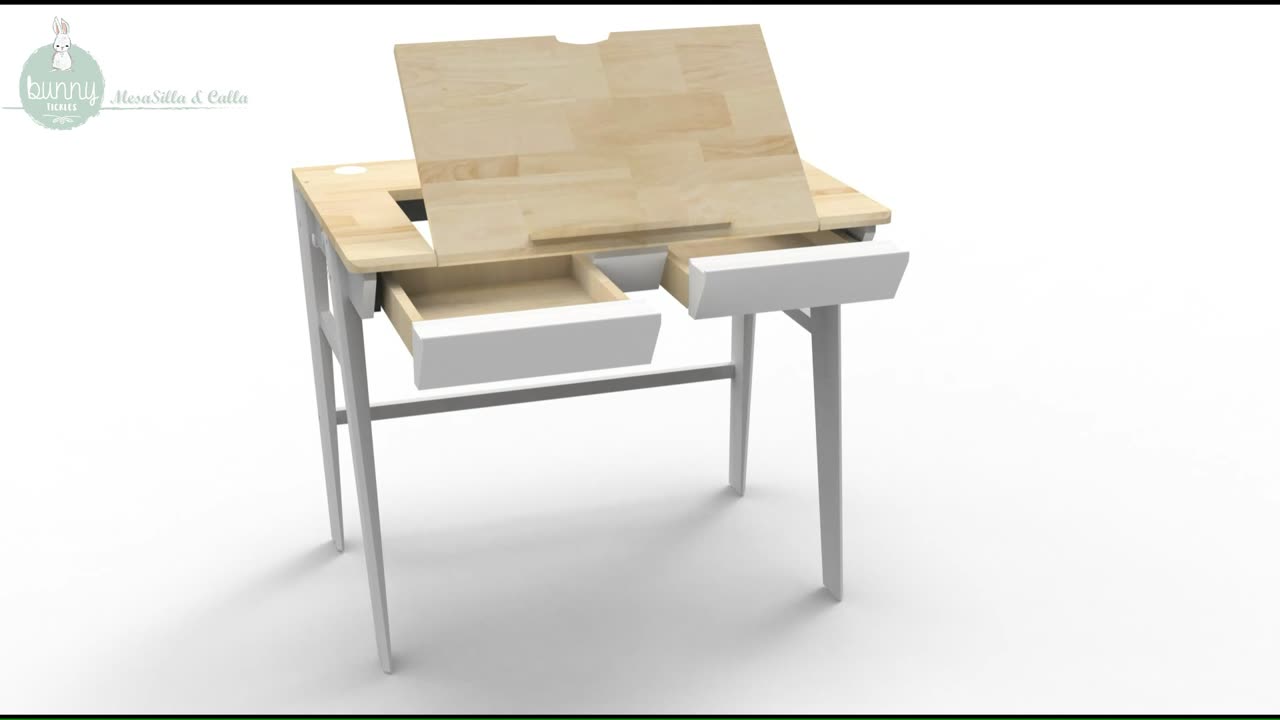

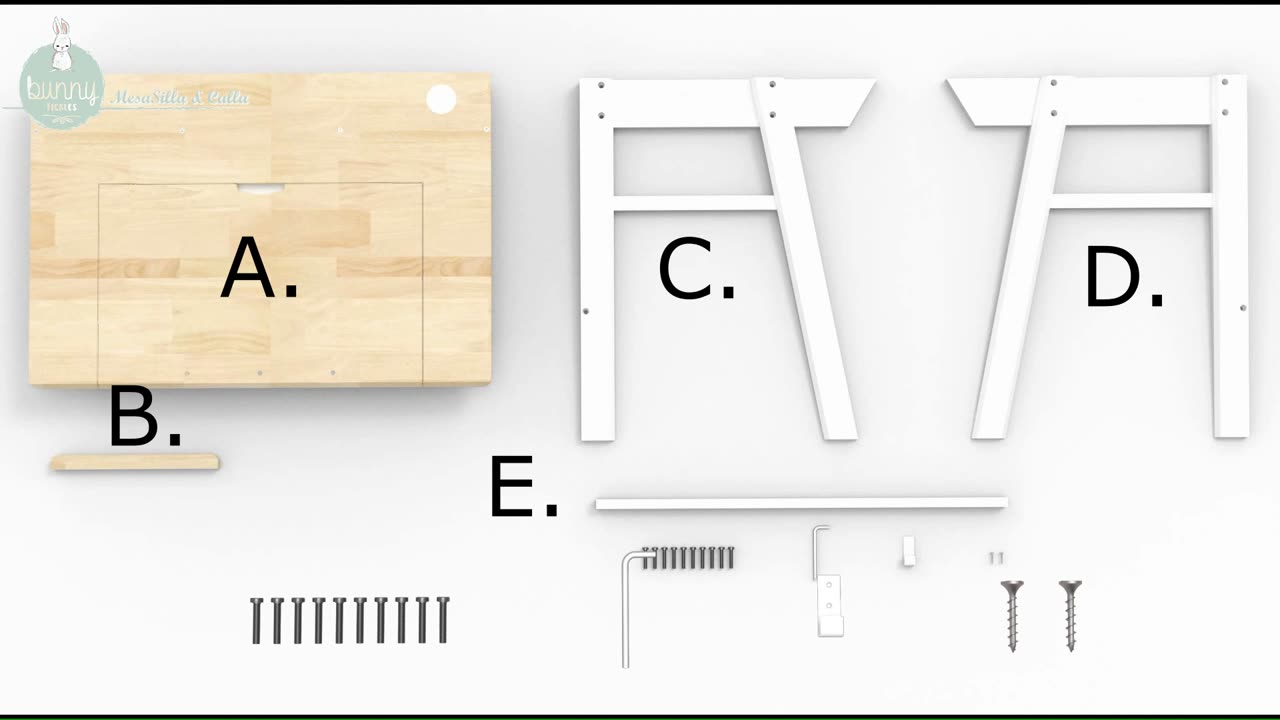

影片看見的功能（ASSUMED，不是 NX 量測）
- 桌面可掀成畫板，前緣擋條
- 雙抽屜
- 桌面兩圓孔（用途 UNKNOWN）
- 白色側架 + 橫檔，KD 螺栓組裝
- 側邊畫板鎖。掀角／孔距 UNKNOWN

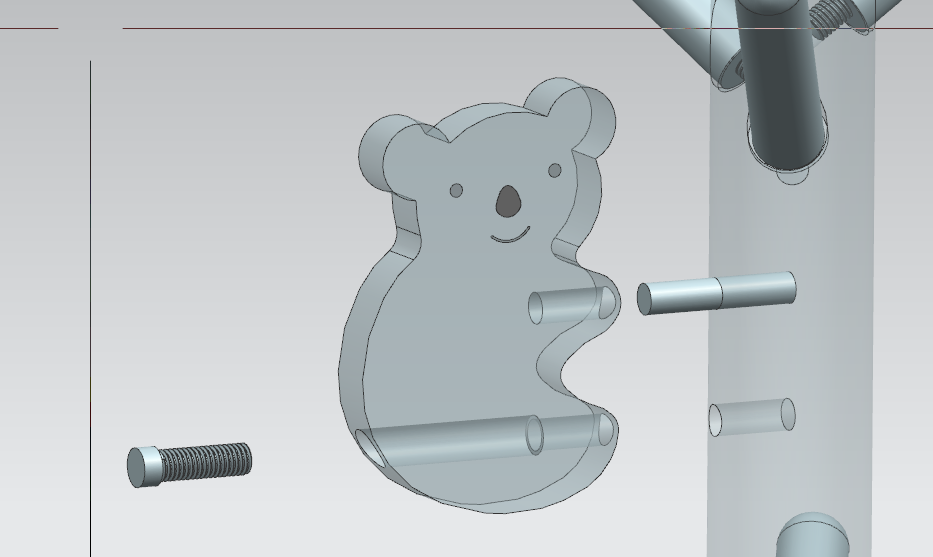

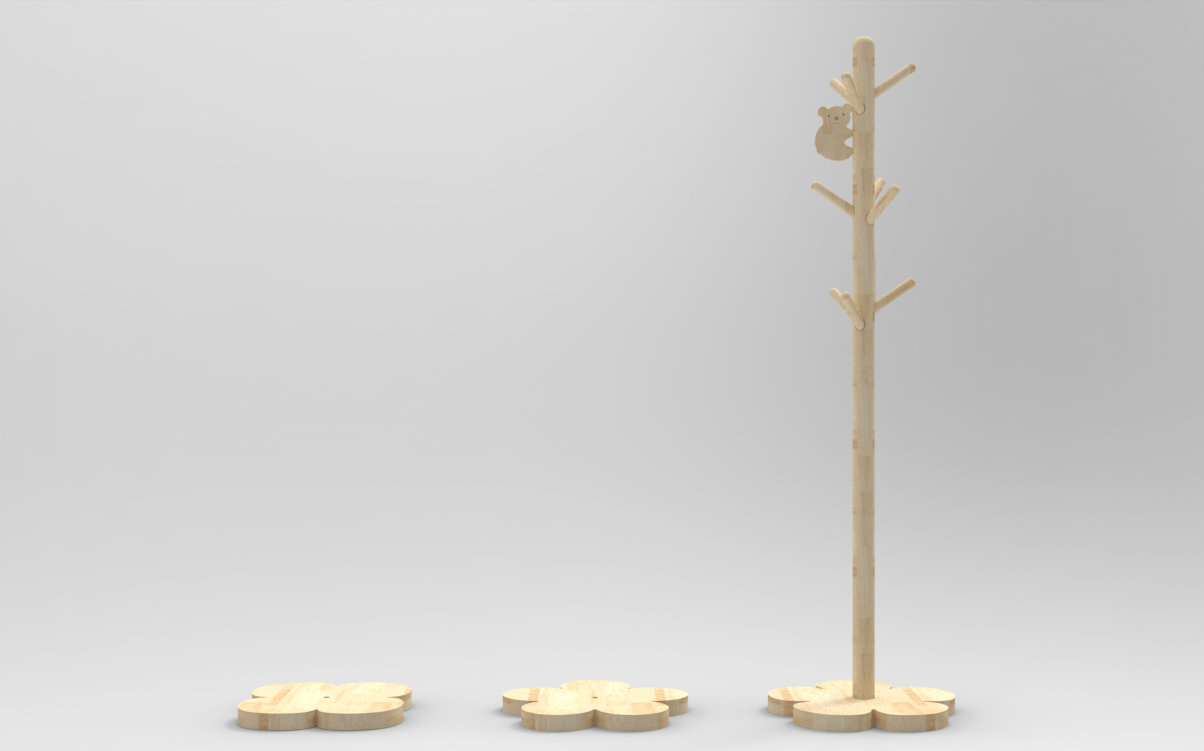

花座夾心、斜孔、熊牌
3 軸＋車床即可。花座必須加重或牆扣。
BOM · KOALA-CR-001
| # | Part | Spec | Qty |
|---|---|---|---|
| A | Flower top | Ø180 × 30 · Φ12 | 1 |
| B | Flower mid | Ø180 · Φ12 | 1 |
| C | Flower bottom | Ø180 · 4-petal | 1 |
| D/E | Poles | Φ41 × 615 | 2 |
| F | Pegs | Φ18 × 100 R8 | 9 |
| G | Koala | t12 laser | 1 |
| H | Steel weight | Ø145 × 6 | 1 |
Wood
| # | Wood | Why |
|---|---|---|
| 1 | Rubberwood | Kids furniture standard in VN |
| 2 | Beech | Even, good turning |
| 3 | Ash | Lighter look, close to render |
Load
- 1.5 kg per peg, 4 kg offset max
- Without weight, one 2 kg jacket can tip it
- Kids room: 30° pull test + wall tether

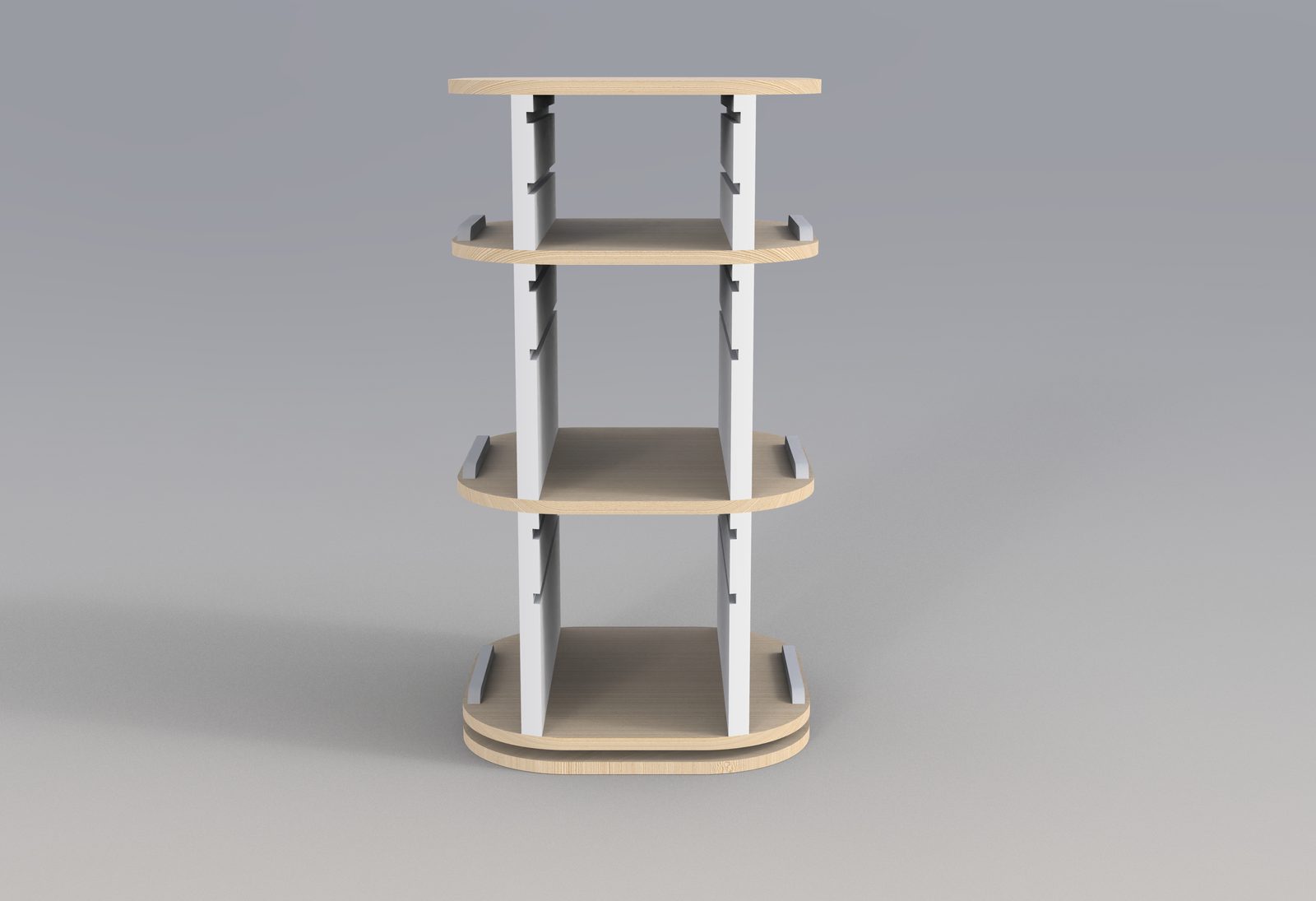

層板塔、軸承、模組槽
3 軸板式。軸承必須能鎖。塑膠箱外購對口 284。
Structure
- Four 20 mm plates 560×560 R180
- White uprights, inner span 284
- Lockable lazy-susan under the base
- Drawing boards pull 297 and must not drop
- 8 kg per shelf, 25 kg whole
BOM · F180-RC-001
| # | Part | Spec | Qty |
|---|---|---|---|
| A | Shelves | 560×560×20 R180 | 4 |
| B | Uprights | span 284 | 2 |
| C | Turntable | lockable | 1 |
| D | Boards | W260 pull 297 | 2 |
| H | Bins | fit 284 | 4 |
繪圖桌 · 工程

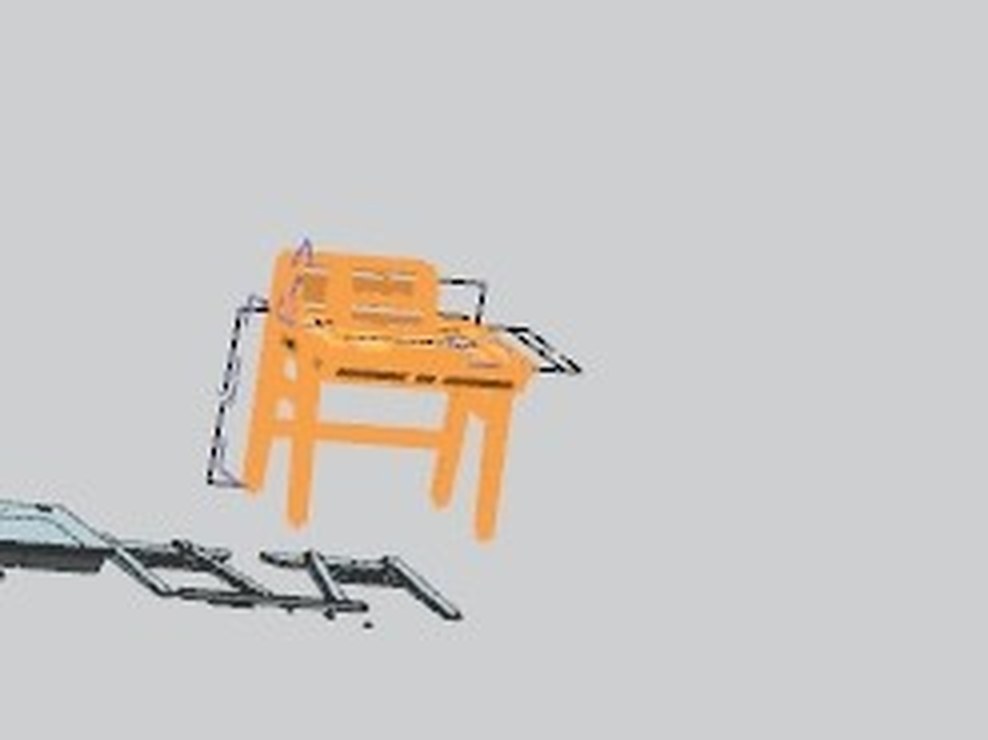

SIEMENS NX IS CAD SOURCE — FILE ON DRIVE, NOT ON GITHUB
40 MB .prt 留雲端。影片分件只是 ASSUMED。沒量測不做 BOM。
影片分件不是 NX BOM，禁止當製造清單。
Prep → White body → Finish → Pack
No 5-axis. Router + lathe + laser.
Prep
White body
Finish
Pack
Prep → White body → Finish → Pack
Panel CNC. No 5-axis.
Prep
White body
Finish
Pack
繪圖桌 · CNC
NOT READY FOR MANUFACTURING。沒有 VERIFIED 尺寸、沒有工程圖、沒有機台資料。
包俊銘 · Bao Jyun Ming
Furniture Design / Engineering / CNC
會什麼、做到哪一層
不用星星。程度用工作內容寫。
Experience
政豐木業 · 越南平陽（台灣公司）
廠務 · 2014.08–2020.06
完成老闆交辦、協助改善流程、協助客戶讓產品更符合生產。
2020.06 之後經歷未填，不上網。學歷／語言程度未填。
Languages
中文 · Tiếng Việt · English
Contact
Email W2468741@gmail.com
Zalo 0976418615
WhatsApp / LinkedIn 未填，不上網。
